各種閥門分類和結構圖

1.2閥門的分類

隨著各類成套設備工藝流程和性能的不斷改進，閥門的各類也在不斷變化增加著。閥門的分類方法有很多種，分類方法不同，結果也不相同，常用的幾種分類方法如下。

1.2.1按用途和作用分類

閥門按用途和作用分類可分為截斷閥類、止回閥閥、分流閥類、調節閥類、安全閥類、其他特殊專用閥類和多用途閥類。

截斷閥類———主要用于截斷或接通管道中的介質。如閘閥、截止閥、球閥、旋塞閥、蝶閥等。

止回閥類——用于阻止介質倒流、如止回閥等。

分流閥類——用于改變管路中介質的流向，起分配、分流或混合介質的作用。如三通或四通旋塞閥、三通或四通球閥、分配閥等。

調節閥類——主要用于調節介質的流量和壓力等。如調節閥、減壓閥、節流閥、平衡閥等。

安全閥類——用于超壓安全保護，排放多余介質，以防止壓力超過額定的安全數值，當壓力恢復正常后，閥門再關閉阻止介質繼續流出。如各種安全閥、溢流閥等。

其他特殊專用閥類——如蒸汽疏水閥、放空閥、排渣閥、排污閥、清管閥等。

多用途閥——如截止止回閥、止回球閥、截止止回安全閥等。

1.2.2按動力源分類

閥門按動力源分類可分為自動閥門和驅動閥門。

自動閥門——依靠介質（液體、空氣、蒸汽等）本身的能力而自行動作的閥門。如安全閥、止回閥、減壓閥、蒸汽疏水閥、緊急切斷閥等。

驅動閥門——借助手動、電力、氣力或液力來操作的閥門。如閘閥、截止閥、球閥、蝶閥、隔膜閥等。

1.2.3按主要技術參數分類

（1）按公稱尺寸分類

　　閥門按公稱尺寸可分為小口徑閥門、中口徑閥門、大口徑閥門和特大口徑閥門。

　　小口徑閥門——公稱尺寸≤DN40的閥門

　　中口徑閥門——公稱尺寸DN，DN50≤DN≤DN300的閥門。

　　大口徑閥門——公稱尺寸DN，DN350≤DN≤DN1200的閥門。

　　特大口徑閥門——公稱尺寸≥DN1400的閥門。

（2）按公稱壓力分類

　　閥門按公稱壓力可分為真空閥、低壓閥、中壓閥、高壓閥和超高壓閥。

　　低真空閥門——105~102Pa。

　　中真空閥門——102~10ˉ1Pa。

　　高真空閥門——10ˉ1～10ˉ5Pa。

　　超高真空閥門——＜10ˉ5Pa。

　　低壓閥——公稱壓力≤PN16的閥門。

　　中壓閥——PN＜公稱壓力≤PN100的閥門。

　　高壓閥——PN100＜公稱壓力≤PN1000的閥門。

　　超高壓閥——公稱壓力＞PN1000的閥門。

（3）按介質極限工作溫度分類

　　閥門按工作溫度可分為高溫閥、中溫閥、常溫閥、低溫閥和超低溫閥。

　　高溫閥——t＞425℃的閥門。

　　中溫閥——120℃≤t≤425℃的閥門。

        常溫閥——　-29℃＜t＜120℃的閥門。

        低溫閥——　-100℃≤t≤-29℃的閥門。

　　超低溫閥——t＜-100℃的閥門。

（4）按殼體材料分類

　　閥門按殼體材料可分為非金屬閥門、金屬閥門和金屬襯里閥門。

　　非金屬閥門——陶瓷閥門、玻璃鋼閥門、塑料閥門等。

　　金屬閥門——鑄鋼閥門、鑄鐵閥門、合金鋼閥門等。

　　金屬襯里閥門——襯鉛閥門、襯塑閥門、襯膠閥門、襯搪瓷閥門等。

（5）按與管道的連接方式分類

　　閥門按與管道的連接方式可分為螺紋連接閥門、法蘭連接閥門、焊接連接閥門、　對接閥門、卡箍連接閥門和卡套連接閥門。

　　螺紋連接閥門——閥體上帶有內螺紋或外螺紋，與管道采用螺紋連接的閥門。

　　法蘭連接閥門——閥體上帶有法蘭，與管道何用法蘭連接的閥門。

　　焊接連接閥門——閥體上帶有對焊口或承插口，與管道采用焊接連接的閥門。

　　對夾連接閥門——閥體上無法蘭或單有法蘭，與管道采用對夾連接的閥門。

　　卡箍連接閥門——閥體上帶有夾口，與管道采用卡箍連接的閥門。

　　卡套連接閥門——用卡套與管道連接的閥門。

1.2.4按結構特征分類

　　閥門按結構特征可分為截門形、閘門形、旋塞和球形、旋啟形、滑閥形和蝶形。

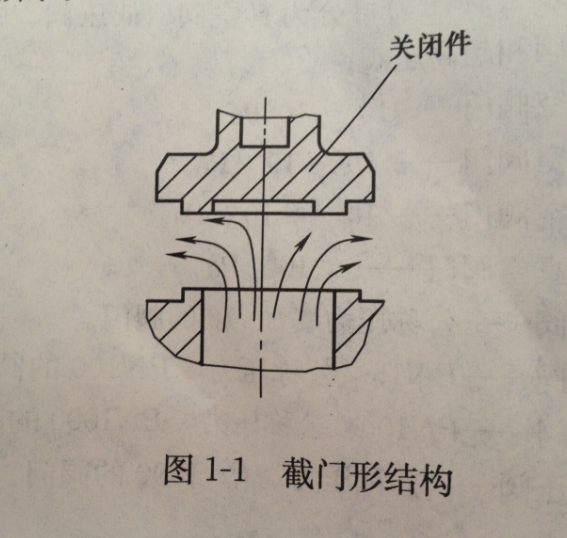

　　截門形——關閉件沿著閥門的中心線移動，如圖1-1所示。

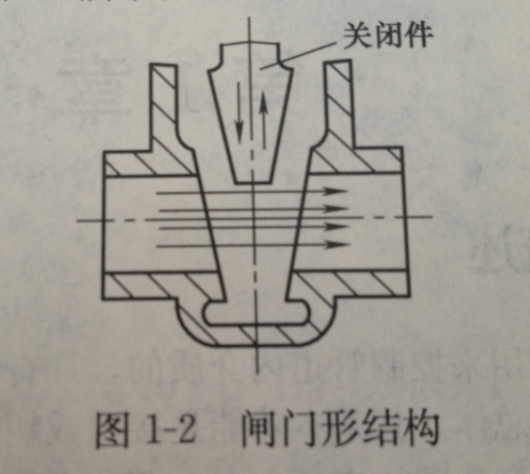

閘門形——關閉件沿著垂直于閥座中心線的方向移動，如圖1-2所示。

旋塞和球形——關閉件的柱塞、錐塞叵球體，圍繞本身的軸線旋轉，如圖1-3所示。

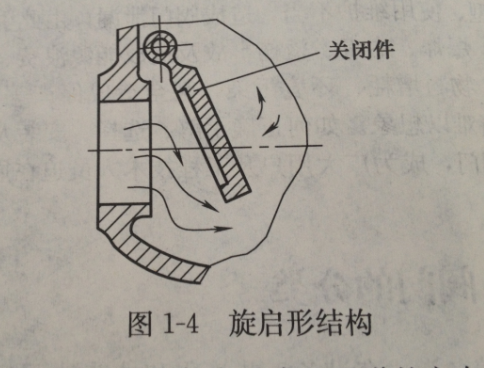

旋啟形——關閉件圍繞閥座外的軸線旋轉，如圖1-4所示。

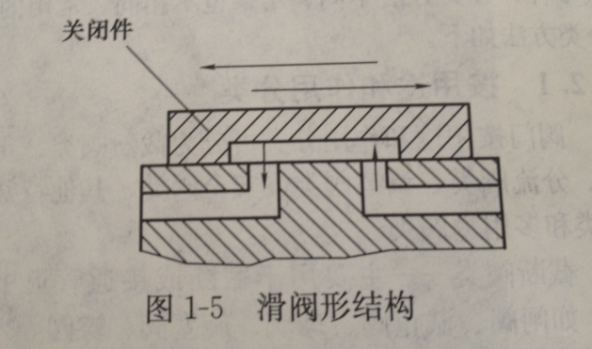

　　　　　　　　　　　　　　滑閥形——關閉件在垂直于通道的方向上滑動，如圖1-5所示。

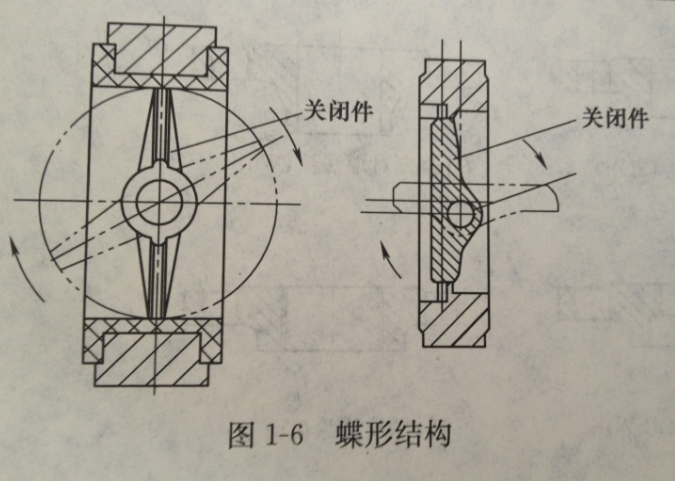

蝶形——關閉件的圓盤圍繞閥座內的軸線旋轉（中線式），或圍繞閥座外的軸線旋轉（偏心式）的結構，如圖1-6所示。
