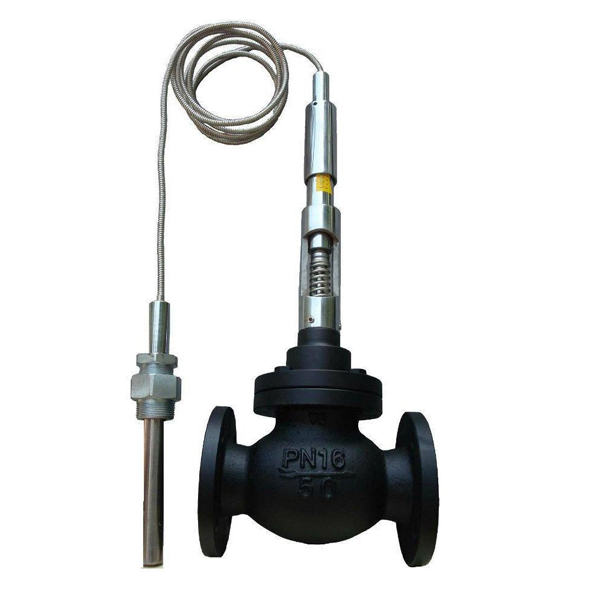

YZW自力式溫度調節閥
全方位檢測！
讓利于客戶！
縮短了交貨期！
自力式溫度調節閥概述
YZW自力式溫度調節閥主要由控制閥及溫控器兩部分組成，是一種無需外來能源而依靠被控介質自身的溫度變化進行自動調節的節能產品。主要適用于冷熱水、蒸汽、油等介質的各種熱交換器中的溫度自動控制，廣泛應用于城市供熱、供暖系統及其它工業領域。產品有公稱壓力PN16、40，公稱通徑15~200mm，溫度范圍從0-110℃，閥體耐溫270℃。
自力式溫度調節閥主要零件材料
|
閥體 |
ZG230—45 |
ZG1Cr18Ni9Ti |
|
閥座 |
ZG1Cr18Ni12Mo2Ti |
Cr18Ni12Mo2Ti |
|
閥芯 |
1Cr18Ni9Ti |
Cr18Ni12Mo2Ti |
|
波紋管套 |
1Cr18Ni9Ti |
Cr18Ni12Mo2Ti |
|
平衡波紋管 |
1Cr18Ni9Ti |
|
|
溫包 |
H62 |
1Cr18Ni9Ti |
|
毛細管 |
H62 |
1Cr18Ni9Ti |
|
接頭 |
35 |
1Cr18Ni9Ti |
自力式溫度調節閥主要技術參數
|
公稱通徑DN (mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|||||||
|
公稱壓力PN(Mpa) |
1.6 4.0 |
||||||||||||||||||
|
額定流量系數（KV） |
單座 |
5 |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
|
|||||
|
雙座 |
|
|
12 |
22 |
33 |
53 |
53 |
132 |
209 |
330 |
528 |
836 |
|
||||||
|
套筒 |
|
|
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
|||||||
|
額定行程 |
|
6 |
8 |
10 |
14 |
20 |
35 |
||||||||||||
|
允許大壓差(Mpa) |
1.6 |
1.5 |
0.5 |
||||||||||||||||
|
溫度調節范圍(°C) |
0~70、50~120、100~170、150~220、200~270 |
||||||||||||||||||
|
調節精度（%） |
±5 |
||||||||||||||||||
|
允許超載值（°C） |
分別為上述溫度調節范圍上限加50 |
||||||||||||||||||
|
使用環境溫度（°C） |
-40~+80 |
||||||||||||||||||
|
安裝接頭（M） |
G1” |
||||||||||||||||||
|
毛細管長度（M） |
3、5、8 |
||||||||||||||||||
|
允許 |
硬密封（1/h） |
單座：≤10-4×閥額定容量（IV） |
|||||||||||||||||
|
軟密封（m1/min） |
0.15 |
0.15 |
0.30 |
0.45 |
0.60 |
0.90 |
1.70 |
4.0 |
4.0 |
6.75 |
11.10 |
16.0 |
|||||||
