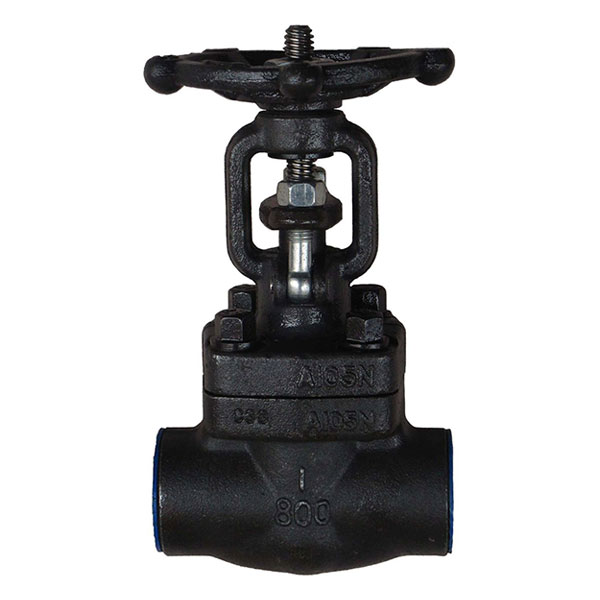

Z11Y/Z61Y鍛鋼閘閥
Z11Y/Z61Y鍛鋼閘閥概述:
鍛鋼閘閥有三種閥蓋設計，第一種是螺栓型閥蓋，通過凹凸面連接，采用不銹鋼帶與柔性石墨纏繞墊片，按需求也可采用環連接，第二種是焊接型閥蓋，通過螺紋密封后焊接，按需求也可直接采用剛性焊接，第三種是自密封閥蓋，通過螺紋與自密封閥蓋連接.
鍛鋼閘閥有三種閥蓋設計，第一種是螺栓型閥蓋，通過凹凸面連接，采用不銹鋼帶與柔性石墨纏繞墊片，按需求也可采用環連接，第二種是焊接型閥蓋，通過螺紋密封后焊接，按需求也可直接采用剛性焊接，第三種是自密封閥蓋，通過螺紋與自密封閥蓋連接。
|
鍛鋼閘閥標準材質細表 :
注意:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定 CS=碳鋼;AS=合金鋼;SS=不銹鋼;
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
鍛鋼閘閥標準材質明細表
注意:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定 CS=碳鋼;AS=合金鋼;SS=不銹鋼; 鍛鋼閘閥尺寸(MM)和重量(KG)
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

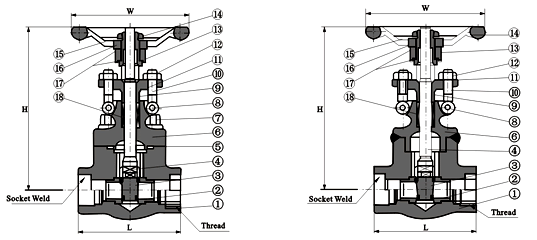

自密封鍛鋼閘閥 900Lb～2500lb
鍛鋼閘閥標準材質明細表
|
序號
|
零件名稱
|
CStoASTM
|
AStoASTM
|
SStoASTM
|
|
|
A105
|
F22
|
F304(L)
|
F316(L)
|
||
|
1
|
閥體
|
A105
|
A182F22
|
A182F304(L)
|
A182F316(L)
|
|
2
|
閥座
|
A276420
|
A276304
|
A276304(L)
|
A276316(L)
|
|
3
|
閘板
|
A182F430&410
|
A182F304
|
A182F304(L)
|
A182F316(L)
|
|
4
|
閥桿
|
A182F6
|
A182F304
|
A182F304(L)
|
A182F316(L)
|
|
5
|
密封螺母
|
A105
|
A182F304
|
A182F304(L)
|
F316(L)
|
|
6
|
密封環
|
A216 304L
|
A276316L
|
||
|
7
|
閥蓋
|
A105
|
A182F22
|
A182F304(L)
|
A182F316(L)
|
|
8
|
活節螺栓
|
A193B7
|
A193B16
|
A193B8(M)
|
|
|
9
|
銷釘
|
A276F420
|
A182F304(L)
|
||
|
10
|
填料
|
柔性石墨
|
PTFE
|
||
|
11
|
提升螺栓
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
12
|
填料壓套
|
A276F420
|
A182F304
|
||
|
13
|
填料壓板
|
A216WCB
|
A182F304
|
||
|
14
|
螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
15
|
閥桿螺母
|
A276-410
|
|||
|
16
|
固定螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
17
|
手輪
|
A197
|
|||
|
18
|
鎖緊螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
19
|
油嘴
|
銅
|
|||
|
適用介質
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
||
|
適用溫度
|
—29℃～425℃
|
—29℃～550℃
|
—29℃～200℃
|
||
注意:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定
CS=碳鋼;AS=合金鋼;SS=不銹鋼;
鍛鋼閘閥尺寸(MM)和重量(KG)
|
NPS
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
|
L
|
900Lb-150Lb
|
140
|
140
|
140
|
178
|
178
|
216
|
|
2500Lb
|
186
|
186
|
186
|
232
|
232
|
279
|
|
|
H(開)
|
321
|
321
|
321
|
380
|
414
|
502
|
|
|
W
|
160
|
160
|
180
|
200
|
250
|
280
|
|
|
重量
|
900LB-1500LB
|
11.5
|
10.8
|
10.5
|
19.6
|
21.0
|
55.4
|
|
2500LB
|
12.3
|
11.6
|
10.8
|
26.0
|
28.4
|
60.0
|
|
