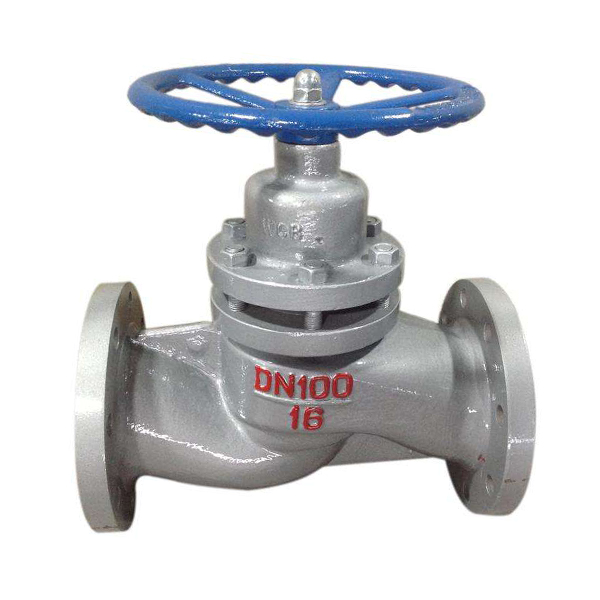

U41H法蘭式柱塞閥

質量穩定：實行全過程質量監控，細致入微，
全方位檢測！

價格合理：高效內部成本控制，減少了開支，
讓利于客戶！

交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！

產品說明書下載柱塞閥實物圖產品安裝圖紙

下一個[UZ41SM柱塞式閘閥]上一個：[U11H內螺紋柱塞閥]

U41H法蘭式柱塞閥

法蘭式柱塞閥結構及特點

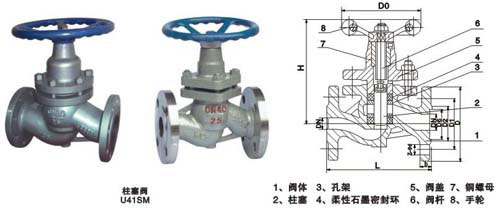

柱塞閥是由閥體、閥蓋、閥桿、柱塞、孔架、密環、手輪等零件組成（如圖）。當手輪旋轉時，通過閥桿帶動柱塞在孔架中間上下往復運動來完成閥門的開啟與關閉功能。
在閥門中柱塞與密封環間采用過盈配合，通過調節壓蓋中法蘭螺栓，使密封環壓縮所產品生的側向力與閥體中孔面及柱塞外圓密封，從而保證了閥門的密封性，杜絕了內泄漏、同時閥門開啟矩小、能實現閥門的迅速開啟和關閉。

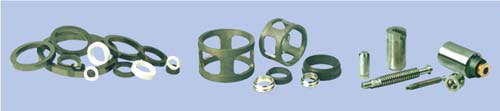

由于密封環采用回彈性強、耐磨性高的無毒新型密封材料，具有經受長期高溫、高壓而不喪失彈性，所以密封性能可靠，經久耐用。

法蘭式柱塞閥安裝和維修

●本公司生產的柱塞閥出廠前均按ZBJ16006進行試驗、驗收、使用時只需將外表及孔腔清洗干凈，不必拆洗和更換。
●本柱塞閥可在任意位置安裝，介質流動方向見閥體一箭頭所示。
●經過一段時間的使用密封環如有磨損及滲漏必須先將閥門關閉后，再將中法蘭螺栓均勻地略加旋緊以至不滲漏即可同時更換時應防止柱塞和新裝密封環裂痕和碰傷。
●在短時間內，冷熱交替溫差較大的管道中，柱塞閥不能使用。

法蘭式柱塞閥的閥體材料

鑄鋼	鑄鐵	不鐵鋼	含鉬不鐵鋼
WCB	HT200	CF8（304）	CF8M（316）

法蘭式柱塞閥的密封圈材料

上密封圈材料	下密封圈材料
四氟乙烯加柔性石墨（PTFE）	四氟乙烯加柔性石墨（PTFE）

法蘭式柱塞閥的主要結構尺寸

1.6MPa U41SM-16Z U41SM-16C U41SM-16P/R
公稱通徑 DN(mm		15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
主要外形尺寸及連接尺寸 (mm)	L	130	150	160	180	200	230	290	310	350	400	480	600	650	698	787
	D	95	105	115	135	145	160	180	195	215	245	280	335	405	460	520
	D1	65	75	85	100	110	125	145	160	180	210	240	295	355	410	470
	D2	45	55	65	78	85	100	120	135	155	185	210	265	320	375	435
	b	14	14	14	16	16	16	18	20	20	22	24	26	30	30	34
	Z-φd	4-φ14	4-φ14	4-φ14	4-φ18	4-φ18	4-φ18	8-φ18	8-φ18	8-φ18	8-φ18	8-φ23	12-φ23	12-φ25	12-φ25	16-φ25
	H	133	140	165	180	200	226	267	300	340	388	410	498	580	985	110
重量	kg	3.6	4.5	6	8.8	12	16	22	30	42	62	88	155	240	330	540

2.5-MPa U41SM-25 U41SM-25P U41SM-25R
公稱通徑 DN(mm		l 15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
主要外形尺寸及連接尺寸 (mm)	L	130	150	160	180	200	230	290	310	350	400	480	600	650	698	787
	D	95	105	115	135	145	160	180	195	230	270	300	360	425	485	550
	D1	65	75	85	100	110	125	145	160	190	220	250	310	370	430	490
	D2	45	55	65	78	85	100	120	135	160	188	218	278	332	390	448
	b	16	16	16	18	18	20	22	22	24	28	30	34	36	40	44
	Z-φd	4-φ14	4-φ14	4-φ14	4-φ18	4-φ18	4-φ18	8-φ18	8-φ18	8-φ23	8-φ25	8-φ25	12-φ25	12-φ30	16-φ30	16-φ34
	H	133	140	165	180	200	230	230	300	340	388	410	498	580	1000	1130
重量	kg	3.6	4 5	6	8.8	12	16	22	32	42	70	95	180	260	350	570

4.0-MPa U41SM-40 U41SM-40P U41SM-40R
公稱通徑 DN(mm		15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
主要形尺及連接尺寸 (mm)	L	130	150	160	180	200	230	290	310	350	400	480	600	650	698	787
	D	95	105	115	135	145	160	180	195	230	270	300	375	445	510	570
	D1	65	75	85	100	110	125	145	160	190	220	250	320	385	450	515
	D2	45	55	65	78	85	100	120	135	160	188	218	282	345	408	465
	D6	40	51	58	66	76	88	110	121	150	176	204	260	313	364	422
	b	16	16	16	18	18	20	22	22	24	28	30	32	42	46	52
	Z-φd	4-φ14	4-φ14	4-φ14	4-φ18	4-φ18	4-φ18	8-φ18	8-φ18	8-φ23	8-φ25	8-φ25	12-φ30	12-φ34	16-φ34	16-φ34
	H	133	140	165	180	200	230	267	300	340	388	410	498	580	1000	1130
重量	kg	3.6	4.5	6	8.8	12	16	22	32	42	70	95	180	260	480	690
