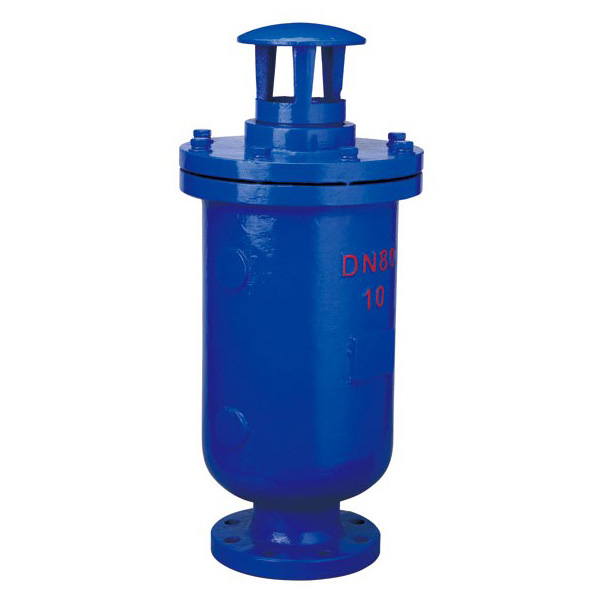

SCAR復合式污水排氣閥
全方位檢測！
讓利于客戶！
縮短了交貨期！
SCAR復合式污水排氣閥概述:

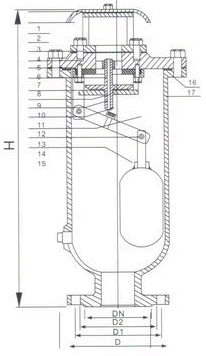

SCAR復合式污水排氣閥原理與CARX復合式排氣閥相同，只是將結構略作改動，即將閥體加高，杠桿機構稍微改動（如圖）。這樣控制部分降低，使污物只在閥體下部，不會纏繞上部排氣部分機構，不影響排氣，不致漏水，排氣量與CARX型相同。
SCAR復合式污水排氣閥連接尺寸:
|
公稱通徑 DN(mm) |
D |
D1 |
D2 |
H |
Z-∮d |
|
50 |
160 |
125 |
205 |
495 |
4-18 |
|
80 |
195 |
160 |
270 |
600 |
4-18 |
|
100 |
215 |
180 |
285 |
760 |
8-18 |
|
150 |
280 |
240 |
340 |
860 |
8-22 |
|
200 |
335 |
295 |
400 |
1010 |
8-22 |
|
250 |
390 |
350 |
465 |
1210 |
12-22 |
