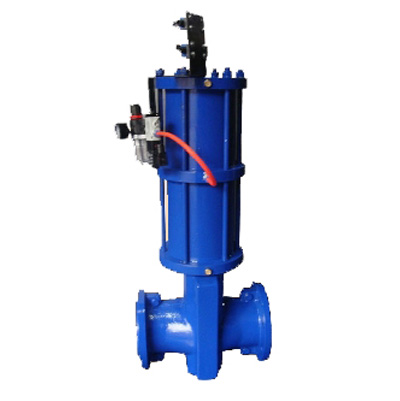

GJ641X氣動管夾閥
質量穩定：實行全過程質量監控，細致入微，
全方位檢測！
全方位檢測！
價格合理：高效內部成本控制，減少了開支，
讓利于客戶！
讓利于客戶！
交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！
縮短了交貨期！
GJ641X氣動管夾閥
GJ641X氣動管夾閥概述
GJ641X型氣動管夾閥結構和工作原理：
1結構：本閥門由左右閥體，橡膠管套、大小閥桿、上下閘板、導柱等零件組成。
2工作原理：當順轉手輪時，使大小閥桿同時帶動上下閘板，壓縮管套，進行關閉，反轉即行開啟，這樣，閘板在導柱之間上下往復完成閥門開閉工作。另外，因橡膠管套承力，因此在開關時，操作人員旋轉手輪時只要感到適量抵觸，均己達到開閉極點，切勿盡力或多人輔助，禁用其他工具開閉。
G641X型氣動管夾閥安裝及維修： 伸向電觸槽然后用銅絲或不銹鋼箍扎緊二端。
氣動管夾閥主要性能規范
|
適用溫度
|
使用介質
|
|
≤85℃
|
礦漿、磨料、干濕型粉塵類
|
氣動管夾閥主要零件材料
|
名稱
|
材料
|
|
閥體
|
鑄鐵
|
|
套管
|
橡膠
|
|
閥桿
|
鑄銅、碳鋼
|
|
壓桿
|
球墨鑄鐵
|
|
電動頭
|
組合件
|
|
托架
|
球墨鑄鐵
|
氣動管夾閥主要外形連接尺寸
|
公稱通徑
（DN）
|
公稱壓力
（MPa）
|
工作壓力
（MPa）
|
L
|
L1
|
D
|
D1
|
Z-Φ
|
H
|
A
|
重量
（kg）
|
|
25
|
0.6
|
0.6
|
160
|
124
|
115
|
85
|
4-14
|
|
|
|
|
32
|
165
|
145
|
＊140
|
100
|
4-18
|
|
|
|
||
|
40
|
190
|
157
|
＊150
|
110
|
4-18
|
|
|
|
||
|
50
|
210
|
160
|
160
|
125
|
4-18
|
|
|
|
||
|
65
|
250
|
199
|
180
|
145
|
4-18
|
|
|
|
||
|
80
|
300
|
222
|
195
|
160
|
4-18
|
|
|
|
||
|
100
|
350
|
250
|
215
|
180
|
8-18
|
|
|
|
||
|
125
|
430
|
318
|
245
|
210
|
8-18
|
|
|
|
||
|
150
|
500
|
350
|
280
|
240
|
8-23
|
1000
|
265
|
|
||
|
200
|
0.4
|
0.4
|
650
|
446
|
335
|
295
|
8-23
|
1174
|
330
|
|
|
250
|
800
|
516
|
＊395
|
350
|
12-23
|
|
|
|
||
|
300
|
950
|
562
|
＊445
|
400
|
12-23
|
|
|
|
||
|
采用標準 設計與制造：Q/JBGN02 結構長度：Q/JBGN02 法蘭連接尺寸：JB78（PN1.0MPa）
|
||||||||||
注：帶＊者法蘭標準為GB4216（PN1.0MPa）
