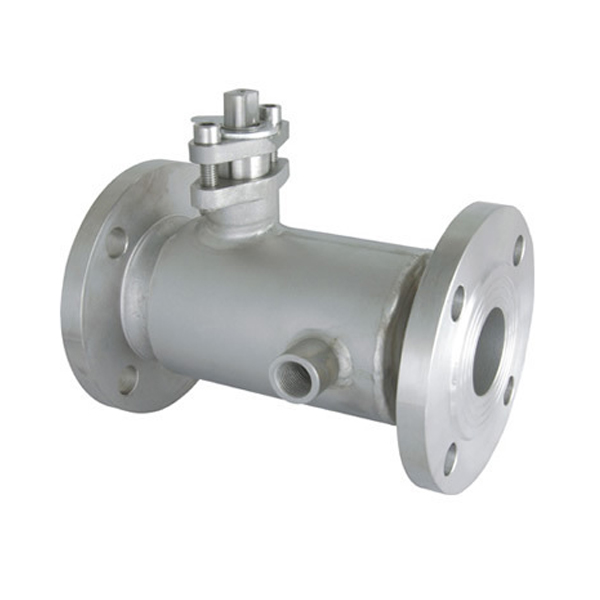

BQ41F保溫球閥 夾套球閥
質量穩定：實行全過程質量監控，細致入微，
全方位檢測！
全方位檢測！
價格合理：高效內部成本控制，減少了開支，
讓利于客戶！
讓利于客戶！
交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！
縮短了交貨期！
BQ41F保溫球閥 夾套球閥
保溫球閥具有以下優點：
1． 流體阻力小，其阻力系數與同長度的管段相等。
2． 結構簡單、體積小、重量輕。
2． 結構簡單、體積小、重量輕。
3． 緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制�！�
5． 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7． 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
保溫球閥主要尺寸表
| 公稱通徑Dn | L | 日標、美標-JJS 10K(ANSI 150lb) | 日標、美標-JJS 20K(ANSI 300lb) | ||||||||||
| D | G | T | F | C | N-h | D | G | T | F | C | N-h | ||
| 20 | 117 | 117 | 127 | 73 | 1.6 | 98.5 | 4-16 | 156 | 73 | 20.7 | 1.6 | 114.5 | 4-16 |
| 25 | 127 | 127 | 152 | 92 | 1.6 | 120.5 | 4-19 | 165 | 92 | 22.3 | 1.6 | 127 | 8-19 |
| 40 | 165 | 165 | 178 | 105 | 1.6 | 139.5 | 4-19 | 190 | 105 | 25.4 | 1.6 | 149 | 8-22 |
| 50 | 178 | 178 | 190 | 127 | 1.6 | 152.5 | 4-19 | 210 | 127 | 28.6 | 1.6 | 168 | 8-22 |
| 8 | 229 | 229 | 279 | 216 | 1.6 | 241.5 | 8-22 | ||||||
| 100 | 254 | 254 | 343 | 270 | 1.6 | 298.5 | 12-25 | ||||||
| 150 | 292 | 292 | 406 | 324 | 1.6 | 362.5 | 12-25 | ||||||
| 200 | 330 | 330 | 533 | 413 | 1.6 | 476.0 | 12-29 | ||||||
| 保溫球閥主要尺寸表 |
| 壓力 | 口徑 | L | D | D1 | D2 | B | Z-Φd | 3-G |
| 16 | 15 | 108 | 135 | 100 | 78 | 18 | 4-18 | 3-8 |
| 20 | 117 | 145 | 110 | 85 | 18 | 4-18 | 3-8 | |
| 25 | 127 | 160 | 125 | 100 | 20 | 4-18 | 3-8 | |
| 32 | 140 | 180 | 145 | 120 | 20 | 8-18 | 1/2 | |
| 40 | 165 | 180 | 145 | 120 | 20 | 8-18 | 1/2 | |
| 50 | 178 | 195 | 160 | 135 | 20 | 8-18 | 1/2 | |
| 65 | 203 | 245 | 210 | 185 | 22 | 8-18 | 1/2 | |
| 80 | 229 | 280 | 240 | 210 | 24 | 8-23 | 1/2 | |
| 100 | 254 | 335 | 295 | 265 | 26 | 12-23 | 1/2 | |
| 125 | 267 | 335 | 295 | 265 | 26 | 12-23 | 1/2 | |
| 150 | 292 | 405 | 355 | 320 | 30 | 12-25 | 1/2 | |
| 200 | 330 | 520 | 470 | 435 | 34 | 16-25 | 1/2 | |
| 25 | 15 | 108 | 135 | 100 | 78 | 18 | 4-18 | 3-8 |
| 20 | 117 | 145 | 110 | 85 | 18 | 4-18 | 3-8 | |
| 25 | 127 | 160 | 125 | 100 | 20 | 4-18 | 3-8 | |
| 32 | 140 | 180 | 145 | 120 | 20 | 8-18 | 1/2 | |
| 40 | 165 | 180 | 145 | 120 | 20 | 8-18 | 1/2 | |
| 50 | 178 | 195 | 160 | 135 | 20 | 8-18 | 1/2 | |
| 65 | 203 | 230 | 190 | 160 | 24 | 8-23 | 1/2 | |
| 80 | 229 | 300 | 250 | 218 | 30 | 8-25 | 1/2 | |
| 100 | 254 | 360 | 310 | 278 | 34 | 12-25 | 1/2 | |
| 125 | 267 | 425 | 370 | 332 | 36 | 12-30 | 1/2 | |
| 150 | 292 | 425 | 370 | 332 | 36 | 12-30 | 1/2 | |
| 200 | 330 | 550 | 490 | 448 | 44 | 16-34 | 1/2 |
