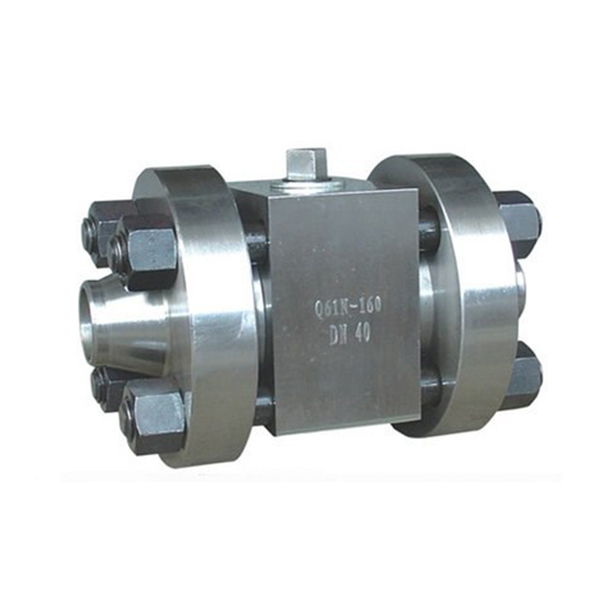

Q61N高壓對焊球閥
質量穩定：實行全過程質量監控，細致入微，
全方位檢測！
全方位檢測！
價格合理：高效內部成本控制，減少了開支，
讓利于客戶！
讓利于客戶！
交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！
縮短了交貨期！
Q61N高壓焊接球閥
高壓焊接球閥技術規范
|
設計標準 |
ASME B 16.34 GB/T12224 |
|
結構長度 |
ASME B 16.10 GB/T12221 |
|
連接法蘭 |
ASME B 16.5、JB/T 79 |
|
驅動方式 |
手動、電動、氣動 |
|
試驗和檢驗 |
JB/T9092 API 598 |
|
適用介質 |
重油、膠類等易凝固介質 |
注：系列閥門連接法蘭尺寸可根據用戶要求設計制造。
高壓焊接球閥主要零件材質表
|
序號
|
零件名稱
|
材質
|
|
|
GB
|
ASTM
|
||
|
1
|
夾套
|
25
|
105
|
|
2
|
閥座
|
WCB
|
A216-WCB
|
|
3
|
閥體
|
25
|
A105
|
|
4
|
密封圈
|
PTFE、對位聚苯
|
|
|
5
|
球體
|
|
|
|
6
|
閥桿
|
1Cr13
|
A247-410
|
|
7
|
填料
|
柔性石墨
|
|
|
8
|
填料壓蓋
|
WCB
|
A216-WCB
|
注：系列閥門主要零部件及密封面的材質可根據實際工況條件或用戶特殊要求設計選用。
高壓焊接球閥主要外型及連接尺寸表
|
公稱通徑（DN）
|
d
|
L
|
D
|
E
|
Q
|
H
|
W
|
管螺紋
|
||
|
(mm)
|
(in)
|
(mm)
|
(in)
|
P
|
||||||
|
20
|
3/4"
|
19
|
117
|
40
|
1 1/2"
|
58.5
|
147
|
101
|
170
|
G3/4"
|
|
25
|
1"
|
25
|
127
|
50
|
2"
|
62.5
|
156
|
106
|
170
|
G3/4"
|
|
40
|
1 1/2"
|
38
|
165
|
65
|
2 1/2"
|
63.5
|
181
|
125
|
250
|
G3/4"
|
|
50
|
2"
|
51
|
178
|
80
|
3"
|
68
|
218
|
135
|
250
|
G3/4"
|
|
80
|
3"
|
76
|
229
|
150
|
6"
|
82
|
275
|
193
|
350
|
G3/4"
|
|
100
|
4"
|
102
|
254
|
200
|
8"
|
83
|
300
|
265
|
420
|
G3/4"
|
|
150
|
6"
|
152
|
292
|
250
|
10"
|
95
|
403
|
355
|
1000
|
G3/4"
|
|
200
|
8"
|
203
|
330
|
300
|
12"
|
100
|
495
|
410
|
1300
|
G3/4"
|
