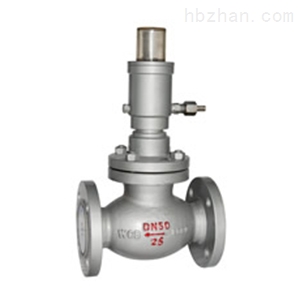

QDY421F-16/40C 液動液氨緊急切斷閥

一、液動液氨緊急切斷閥--概述:

QDY421F-16/40C液動液氨緊急切斷閥結合了截止閥，止回閥和氣動閥門的優點，采用截止閥的升降結構和止回閥防止介質倒流的原理。切斷閥具有極佳的技術性能，低負荷損失和高可靠性，與遠距離手搖油泵配套使用，利用手動液壓控制閥門開啟-關閉。

 切斷閥安裝在液氨，燃氣儲罐站或者氣體管道上，以便在管道或儲罐上發生泄漏甚至起火時，工作人員能通過遠距離油泵卸壓，或80℃高溫使（易熔合金）熔化，閥門油缸自動卸壓，閥門迅速關閉而止漏。起到保護人身安全作用，切斷閥是目前化工危險品截流比較理想選擇的產品。

二、液動液氨緊急切斷閥--雙油泵控制多閥工作原理:

管道安裝多只緊急切斷閥應該利用二只手搖油泵控制，其中一只油泵工作另一只油泵備用，防止一只油泵損壞時，閥門不能正常工作。多只緊急切斷閥情況下分別用一只（J23H-40P）針型閥控制。以便維修能夠利用針型閥關閉。

壓力等級：20K 4.0MPa
油缸工作壓力：≤6.0.Mpa
使用溫度： -40~+80℃
油缸使用介質： 混合錠子油 ，變壓器油
使用介質： 天然氣，液化氣，液氨 ,氣體
熔閉時間 ±70℃
關閉時間：≤10秒
油缸開啟壓力：≥2.0MPa
密封圈，O型圈：聚四氟乙烯，丁晴橡膠
閥體：鑄剛，不銹鋼。304,316,316L
彈簧： 50CrVA（彈簧鋼）
油缸， 活塞 ：鉻不銹鋼
類型：常閉式

三、液動液氨緊急切斷閥--安裝尺寸單位:(mm)

四、液動液氨緊急切斷閥--安裝注意事項：

1.保管時將本閥的各個對外通路用塞子或蓋板封閉，存放在干燥通風的室內，長期存放應經常檢查，消除污垢，并在加工面上涂防銹油，防止銹蝕。
2.安裝前應將本閥清除干凈，將各螺紋連接處擰緊。
3.緊急切斷閥采用止回閥原理，只能單想截斷，安裝時必須注意閥門標志，將要保護的一端作為閥門入口。閥門安裝方向：高進低出。
4.訂貨須注明法蘭密封面形式，壓力等級及連接標準。
