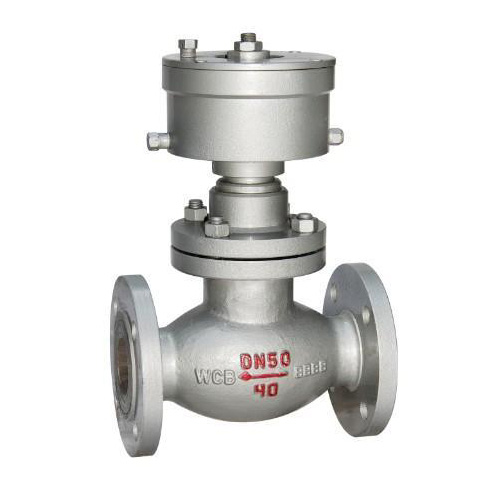

QDQ421F-25 氣動氨用緊急切斷閥
一、氣動氨用緊急切斷閥--產品概述
氣動緊急切斷閥由多彈簧氣動薄膜執行機構或浮動式活塞執行機構與調節閥組成，電磁閥線圈可接收泄露儀器的信號，控制工藝管道內流體的切斷、接通或切換。切斷閥內結構裝有低熔點（易熔合金）的塞子，在出現事故時因溫度升增高易熔化泄壓來迅速關閉貯罐的出入口來保證貯罐系統的安全。氣缸開啟壓力為≥0.3-0.6Mpa，氣缸的日常工作壓力，不得低于0.4MPa,保證閥門的正常工作。
常開型氣動緊急切斷閥；具有極佳的技術性能，低負荷損失和高可靠性，與遠距離氣源配套使用，利用氣源控制閥門的關閉,以便在管道或儲罐上發生意外情況時，工作人員迅速通過控制室觸動開關，電磁閥瞬間通電，氣源快速通過關閉切斷閥。
二、氣動氨用緊急切斷閥--性能規范
|
規格（DN）
|
公稱壓力（MPa）
|
密封試驗壓力（MPa）
|
工作溫度（℃）
|
適用介質
|
控制油缸或氣壓部分
|
||
|
閥瓣開啟高度（MM）
|
使用介質
|
閥瓣開啟時大油壓或氣壓（MPa）
|
|||||
|
25
|
2.5
|
2.75
|
-40℃
~80℃
|
液化
石油氣、
液氨等
|
15
|
壓縮空氣
或氮?dú)?/div>
|
油3MPa，氣0.6MPa
|
|
40
|
2.5
|
2.75
|
18
|
油3MPa，氣0.6MPa
|
|||
|
50
|
2.5
|
2.75
|
18
|
油3MPa，氣0.6MPa
|
|||
|
65
|
2.5
|
2.75
|
22
|
油3MPa，氣0.6MPa
|
|||
|
80
|
2.5
|
2.75
|
27
|
油3MPa，氣0.6MPa
|
|||
三、氣動氨用緊急切斷閥作用原理及結構說明
四、氣動氨用緊急切斷閥主要外形尺寸和連接尺寸（參照構圖）
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
F
|
Z-Ф
|
|
25
|
160
|
115
|
85
|
65
|
16
|
2
|
4-Ф14
|
|
32
|
180
|
135
|
100
|
78
|
18
|
2
|
4-Ф18
|
|
40
|
200
|
145
|
110
|
85
|
18
|
2
|
4-Ф18
|
|
50
|
230
|
160
|
125
|
100
|
20
|
3
|
4-Ф18
|
|
65
|
290
|
180
|
145
|
120
|
22
|
3
|
8Ф18
|
|
80
|
310
|
195
|
160
|
135
|
22
|
3
|
8-Ф18
|
|
100
|
350
|
230
|
190
|
160
|
24
|
3
|
8-Ф23
|
|
125
|
400
|
270
|
220
|
188
|
28
|
3
|
8-Ф25
|
|
150
|
480
|
300
|
250
|
218
|
30
|
3
|
8-Ф25
|
|
200
|
600
|
360
|
310
|
278
|
34
|
3
|
12-Ф25
|
|
250
|
730
|
425
|
370
|
332
|
36
|
3
|
12-Ф30
|
|
300
|
850
|
485
|
430
|
390
|
40
|
3
|
16-Ф30
|
五、氣動氨用緊急切斷閥--注意事項
1，氣動型切斷閥氣缸開啟壓力≥0.3-0.6Mpa，氣缸的日常工作壓力，不得低于0.4MPa,保證閥門的正常工作。
2，切斷閥采用止回閥原理，只能單向截?cái)�，安裝時必須注意閥門標志，將要保護的一端作為閥門入口。閥門安裝時應注意：高進低出。
3，常閉式氣動緊急切斷閥不宜長時間開啟，避免彈簧疲勞失靈。
4，訂貨須注明法蘭密封面形式，壓力等級及連接標準。
