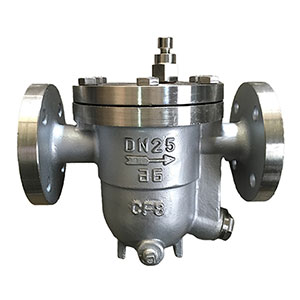

ER116倒置桶式蒸汽疏水閥
全方位檢測！
讓利于客戶！
縮短了交貨期！

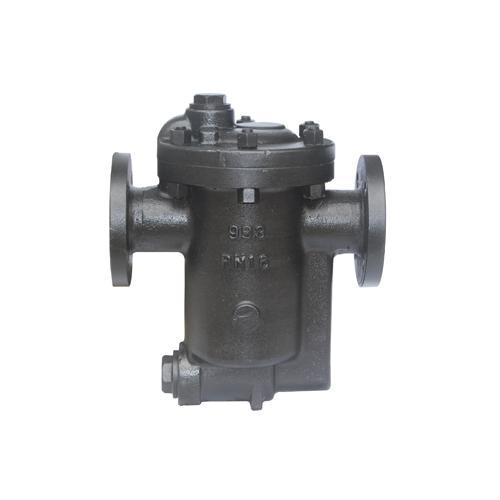

CS45H/ER105F ER110 ER116 ER120倒置桶式疏水閥
倒置桶式疏水閥產品結構特點
1.內腔所有運動部件均為不銹鋼，耐磨損，耐腐蝕。
2.由于蒸汽不能到達被水封的閥座孔，所以無蒸汽損失，高效節能。
3.浮桶倒置，不會被破壞壓扁，不怕水擊，壽命長。
4.倒置桶頂部設有排氣孔。連續排空氣性能好，不會形成冷滯后和氣堵。
5.倒置桶式蒸汽疏水閥不受背壓的影響，在高的背壓下能很好地工作。
6.倒置桶式蒸汽疏水閥工作可靠，只有兩個運動部件 ( 杠桿 — 和倒置桶 ) ，故不會產生卡阻。
7.閥座與閥瓣在閥的頂部，閥瓣在開關中可以使污物通過，有良好的自我清洗性 能 , 無污物困擾。
二、 倒置桶式疏水閥工作原理
倒吊桶式蒸汽疏水閥是利用冷凝水和蒸汽的密度差的工作原理，內部結構是由杠桿系統連接倒吊桶，克服蒸汽壓力開關倒吊桶式疏水閥內部是一個倒吊桶為液位敏感件，倒吊桶開口向下。裝置剛起動時，管道內出現空氣和低溫冷凝水，此時疏水閥是全開放，空氣和低溫冷凝水迅速排出，裝置很快提升溫度。當蒸汽進入倒吊桶內，倒吊桶產生向上浮力，倒吊桶連接杠桿帶動閥心關閉閥門。倒吊桶上開有一小孔，能自動排空氣，當一部份蒸汽從小孔排出，另一部份蒸汽產生凝結水，倒吊桶失去浮力向下沉，倒吊桶連接杠桿帶動閥心開啟閥門。當蒸汽再進入倒吊桶內，閥門再關閉，循環工作，間斷排水。
三、倒置桶式疏水閥連續排水能量表 (Kg/h)
|
型號 |
880 |
881 |
882 |
883 |
884 |
815 |
816 816F |
|
|
|
0.5 |
240 |
420 |
800 |
1520 |
2500 |
3960 |
7190 |
|
1 |
280 |
470 |
930 |
1750 |
2950 |
4500 |
8600 |
|
|
2 |
230 |
460 |
930 |
1800 |
3020 |
4500 |
8150 |
|
|
4 |
280 |
410 |
920 |
2000 |
3050 |
4400 |
8800 |
|
|
6 |
280 |
380 |
800 |
1560 |
2600 |
4600 |
8000 |
|
|
8 |
310 |
420 |
900 |
1750 |
2950 |
4900 |
8850 |
|
|
10 |
260 |
365 |
660 |
1550 |
2550 |
4500 |
8450 |
|
|
12 |
200 |
380 |
720 |
1730 |
2880 |
4850 |
9000 |
|
|
15 |
230 |
335 |
560 |
1500 |
2500 |
3000 |
8400 |
|
|
17 |
250 |
350 |
600 |
1550 |
2600 |
3200 |
8650 |
|
|
21 |
-- |
240 |
860 |
1200 |
2200 |
3400 |
7200 |
|
|
25 |
250 |
900 |
1300 |
2400 |
2900 |
7800 |
||
四、倒置桶式疏水閥結構與尺寸
880-815型倒置桶式蒸汽疏水閥側進側出、附過濾網、 外部尺寸圖
型號 通 徑 A B C D 大壓力 kg/cm 2 880 1/2 '' 3/4 '' 96 76 70 128 25 881 1/2 '' 3/4 '' 1 '' 96 76 100 128 41 882 3/4 '' 1 '' 145 94 137 170 25 883 1 '' 1 1/4'' 180 120 193 202 25 884 1 1/4' 1 1/2'' 203 150 212 232 25 815 1 1/2'' 2 '' 220 148 248 250 25
881F-886F型、法蘭、附過濾網、外部尺寸圖
型號 通 徑 A B C D 大壓力 kg/cm 2 881F 15. 20 .25 96 76 100 170 25 882F 20 .25 145 94 137 210 41 883F 25 .32 180 121 193 270 25 884F 32 .40 203 150 212 320 25 815F 40 .50 220 148 248 320 25 816F 65 .80 265 489 310 400 25
81-86型倒置桶式疏水閥下進上出式外部尺寸圖
型號 通 徑 A B 大壓力 kg/cm 2 81 1/2 '' 108 162 25 82 3/4 '' 1 133 203 25 83 1 '' 162 273 25 84 1 1/4'' 184 314 25 85 1 1/2'' 216 380 25 86 2 '' 260 432 25
相關疏水閥產品系列：
尼威閥門使用和保養
應確認閥體的材料、壓力和溫度的大值能否滿足工況所需。
在安裝前必須清洗管路，除去雜物。
安裝位置應盡可能靠近加熱設備。
應水平安裝在管路的低點，流向與閥體上標注的方向一致。
每臺加熱設備要各自安裝疏水閥，以免相互影響。
在保證系統能安全運行時，緩慢開啟疏水閥前的閥門，使其逐漸升溫至正常狀態.
要定期保養，保證疏水閥正常工作。
