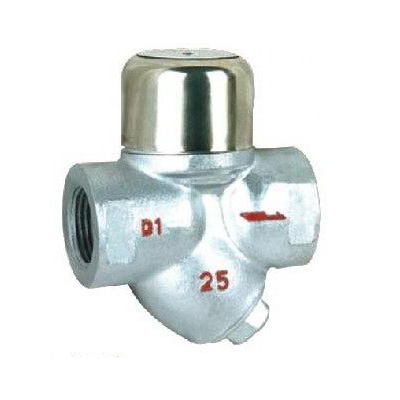

CS19H內螺紋熱動力式蒸汽疏水閥
全方位檢測！
讓利于客戶！
縮短了交貨期！
內螺紋熱動力式蒸汽疏水閥的詳細資料：
一、內螺紋熱動力式蒸汽疏水閥結構特點
2、備有過濾器和排污。
3、該閥動作靈敏可靠，排水量大。
這類疏水閥根據相變?cè)恚空羝湍Y(jié)水通過時的流速和體積變化的不同熱力學原理，使閥片上下產生不同壓差，驅動閥片開關閥門。因熱動力式疏水閥的工作動力來源于蒸汽，所以蒸汽浪費比較大。結構簡單、耐水擊、大背為50%，有噪音，閥片工作頻繁，使用壽命短。
熱動力型疏水閥有熱動力式（圓盤式）、脈沖式、孔板式
1. 熱動力式疏水閥：
熱動力式疏水閥內有一個活動閥片，既是敏感件又是動作執行件。根據蒸汽和凝結水通過時的流速和體積變化的不同熱力學原理，使閥片上下產生不同壓差，驅動閥片開關閥門。漏汽率3%，過冷度為8℃-15℃。
當裝置啟動時，管道出現冷卻凝結水，凝結水靠工作壓力推開閥片，迅速排放。當凝結水排放完畢，蒸汽隨后排放，因蒸汽比凝結水的體積和流速大，使閥片上下產生壓差，閥片在蒸汽流速的吸力下迅速關閉。當閥片關閉時，閥片受到兩面壓力，閥片下面的受力面積小于上面的受力面積，因疏水閥汽室里面的壓力來源于蒸汽壓力，所以閥片上面受力大于下面，閥片緊緊關閉。當疏水閥汽室里面的蒸汽降溫成凝結水，汽室里面的壓力消失。凝結水靠工作壓力推開閥片，凝結水又繼續排放,循環工作，間斷排水。
|
主要零件 |
閥體 |
閥蓋 |
閥片 |
閥帽 |
|
材料 |
鑄鋼 |
鍛鋼 |
不銹鋼 |
不銹鋼 |
四、內螺紋熱動力式蒸汽疏水閥主要外型及連接尺寸
|
產品型號 |
DN |
尺寸 |
|||||||||||||
|
螺紋連接 |
承插焊連接 |
法蘭連接 |
|||||||||||||
|
L |
H |
L |
H |
d1 |
t |
L |
H |
D |
D1 |
D2 |
b |
f |
Z-Φd |
||
|
CS19H-16/25/40C |
15 |
90 |
80 |
75 |
80 |
23 |
7 |
150 |
110 |
95 |
65 |
45 |
14 |
2 |
4-Φ14 |
|
20 |
90 |
90 |
85 |
90 |
28 |
7 |
150 |
110 |
105 |
75 |
55 |
14 |
2 |
4-Φ14 |
|
|
25 |
90 |
115 |
90 |
115 |
33 |
10 |
160 |
115 |
115 |
85 |
65 |
14 |
2 |
4-Φ14 |
|
|
32 |
120 |
138 |
120 |
138 |
42 |
12 |
230 |
138 |
135 |
100 |
78 |
16 |
2 |
4-Φ18 |
|
|
40 |
120 |
148 |
120 |
148 |
52 |
12 |
230 |
148 |
145 |
110 |
85 |
16 |
3 |
4×Φ18 |
|
|
50 |
140 |
163 |
140 |
163 |
62 |
12 |
230 |
163 |
160 |
125 |
100 |
16 |
3 |
4×Φ18 |
|
|
65 |
/ |
/ |
/ |
/ |
/ |
/ |
250 |
185 |
180 |
145 |
120 |
18 |
3 |
4×Φ18 |
|
|
80 |
/ |
/ |
/ |
/ |
/ |
/ |
280 |
285 |
195 |
160 |
135 |
20 |
3 |
8×Φ18 |
|
|
100 |
/ |
/ |
/ |
/ |
/ |
/ |
310 |
315 |
215 |
180 |
155 |
20 |
3 |
8×Φ18 |
|
|
CS19H-16Z |
15 |
90 |
80 |
75 |
80 |
23 |
7 |
150 |
110 |
95 |
95 |
45 |
14 |
2 |
4-Φ14 |
|
20 |
90 |
90 |
85 |
90 |
28 |
7 |
150 |
110 |
105 |
75 |
55 |
14 |
2 |
4-Φ14 |
|
|
25 |
90 |
115 |
90 |
115 |
33 |
10 |
160 |
115 |
115 |
85 |
65 |
14 |
2 |
4-Φ14 |
|
相關疏水閥產品系列：
尼威閥門使用和保養
應確認閥體的材料、壓力和溫度的大值能否滿足工況所需。
在安裝前必須清洗管路，除去雜物。
安裝位置應盡可能靠近加熱設備。
應水平安裝在管路的低點，流向與閥體上標注的方向一致。
每臺加熱設備要各自安裝疏水閥，以免相互影響。
在保證系統能安全運行時，緩慢開啟疏水閥前的閥門，使其逐漸升溫至正常狀態.
要定期保養，保證疏水閥正常工作。
