CS45H自由半浮球式蒸汽疏水閥
全方位檢測！
讓利于客戶！
縮短了交貨期！

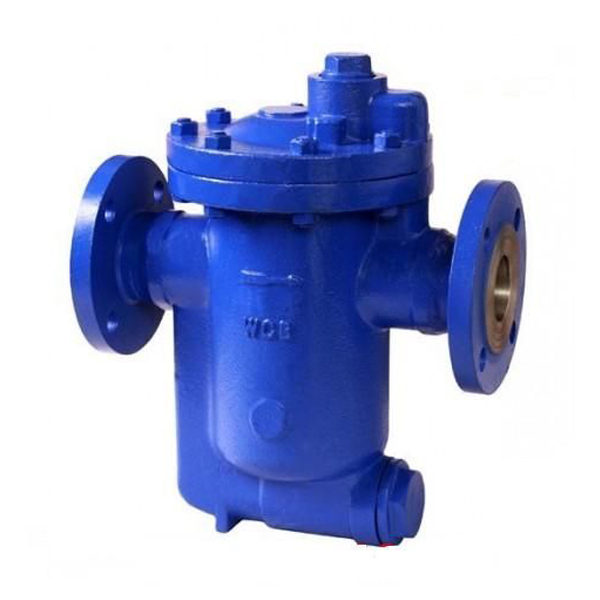

CS45H自由半浮球式蒸汽疏水閥
自由半浮球式蒸汽疏水閥概述：
自由半浮球式疏水閥只有一個半浮球式的球桶為活動部件，開口朝下，球桶即是啟閉件，又是密封件。整個球面都可為密封，使用壽命很長，能抗水錘，沒有易損件，無故障，經久耐用，無蒸汽泄漏。背壓率大于80%，能排飽和溫度凝結水，小過冷度為0℃，加熱設備里不存水，能使加熱設備達到換熱效率。
當裝置剛啟動時，管道內的空氣和低溫凝結水經過發射管進入疏水閥內，閥內的雙金屬片排空元件把球桶彈開，閥門開啟，空氣和低溫凝結水迅速排出。當蒸汽進入球桶內，球桶產生向上浮力，同時閥內的溫度升高，雙金屬片排空元件收縮，球捅漂向閥口，閥門關閉。當球桶內的蒸汽變成凝結水，球桶失去浮力往下沉，閥門開啟，凝結水迅速排出。當蒸汽再進入球桶之內，閥門再關閉，間斷和連續工作。
自由半浮球式疏水閥主要性能規范
Chief Property And Specification
|
公稱壓力
PN(MPa) Nominal Pressure |
試驗壓力
PS(MPa) Text Pressure |
高工作壓力DMO
(MPa)Max Works Pressure |
高工作溫度TMO(℃）Max Works Temperature
|
適用介質
Suitable Medium |
漏汽率
Leakage Rate |
高背壓率（%）
Max Stress Rate |
|
1.6
|
2.4
|
1.6
|
220
|
蒸汽Steam、凝結水
|
≤0.5
|
85
|
自由半浮球式疏水閥主要外形尺寸與連接尺寸
Main external and connecting dinensions
|
型號
Type |
公稱通徑
|
L
|
H
|
H1
|
型號
Type |
公稱通徑
|
L
|
H
|
D
|
D1
|
D2
|
b
|
f
|
Z-φd
|
||||||||||||||
|
15
|
155 | 142 | 80 |
|
15
|
210 | 142 |
95
|
65
|
45
|
14
|
2
|
4-φ14
|
||||||||||||||
|
20
|
155 | 142 | 80 |
20
|
210 | 142 |
105
|
75
|
55
|
14
|
2
|
4-φ14
|
||||||||||||||||
|
25
|
155 | 142 | 80 |
25
|
230 | 142 |
115
|
85
|
65
|
14
|
2
|
4-φ14
|
||||||||||||||||
|
32
|
180 | 200 | 105 |
32
|
270 | 200 |
135
|
100
|
78
|
16
|
2
|
4-φ18
|
||||||||||||||||
|
40
|
180 | 200 | 105 |
40
|
270 | 200 |
145
|
110
|
85
|
16
|
3
|
4-φ18
|
||||||||||||||||
|
50
|
180 | 200 | 105 |
50
|
270 | 200 |
160
|
125
|
100
|
16
|
3
|
4-φ18
|
