內螺紋鍛鋼止回閥概述

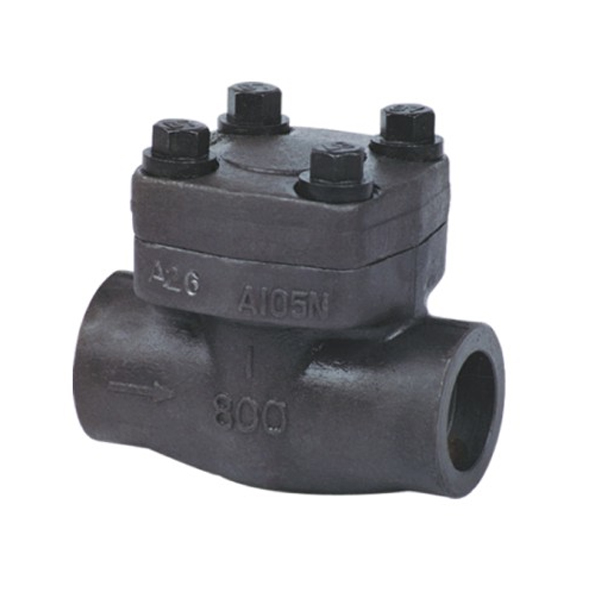

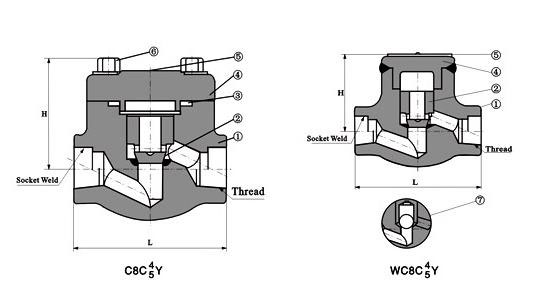

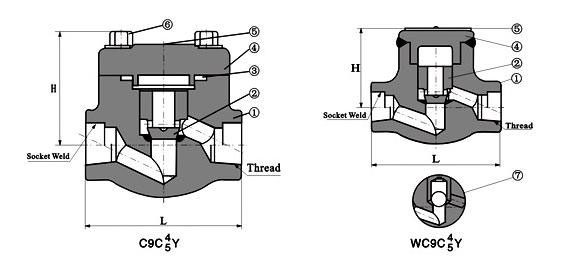

鍛鋼止回閥有三種閥蓋設計形式.第一種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片（316夾柔性石墨制造）密封.客戶有特殊要求時也可采用金屬環連接.第二種設計形式是焊接式閥蓋,按這種設計形式的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特殊要求時也可采用透焊連接.第三種是壓力自緊式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密環密封.

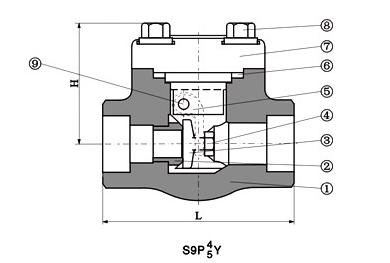

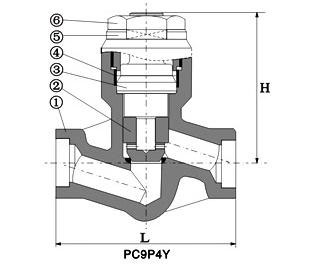

止回閥存在三種不同的設計結構,它們是升降式止回閥,球式止回閥和旋啟式止回閥.
|
內螺紋鍛鋼止回閥設計結構和特征 止回閥的設計與制造符合MSSP-118和ASME B16.34.檢驗與測試按API 598,標記按MSS-SP-25. 采用以下結構
相關壓力 ·800LB ·900LB～1500LB ·800LB、900LB～1500LB ·900LB～2500LB ·900LB～2500LB |
|
|
全徑或縮徑
內螺紋鍛鋼止回閥800LB標準材質明細表
| 序號 | 零件名稱 | CStoASTM | AStoASTM | SStoASTM | |
| A105 | F22 | F304（L） | F316（L） | ||
| 1 | 閥體 | A105 | A182F22 | A182F304（L） | A182F316（L） |
| 2 | 閥瓣 | A276420 | A276304 | A276304（L） | A276316（L） |
| 3 | 密封螺母 | 316夾柔性石墨 | 316夾PTFE | ||
| 4 | 密封圈 | A105 | A182F22 | A182F304（L） | A193 B8（M） |
| 5 | 固定螺母 | SS | |||
| 6 | 提升螺栓 | A193B7 | A193B16 | A193B8（M） | A193B8（M） |
| 適用介質 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 適用溫度 | —29℃～425℃ | —29℃～550℃ | —29℃～200℃ | ||
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼;AS=合金鋼;SS=不銹鋼;
內螺紋鍛鋼止回閥尺寸（MM）和重量（KG）
| NPS | 縮徑 | 3/8” | 1/2” | 3/4” | 1” | 11/4” | 11/2” | 2” | |
| 全徑 | 3/8” | 1/2” | 3/4” | 1” | 11/4” | 11/2” | 2” | ||
| L | 79 | 79 | 92 | 111 | 120 | 152 | 172 | 200 | |
| W | 61 | 61 | 65 | 79 | 95 | 103 | 118 | 132 | |
| 重量 | 螺栓式 | 1.4 | 1.2 | 1.5 | 3.1 | 3.9 | 5.6 | 8.9 | 12.5 |
| 焊接式 | 1.1 | 1.0 | 1.2 | 2.9 | 3.3 | 4.9 | 8.1 | 10.9 | |
內螺紋鍛鋼止回閥900LB～1500LB標準材質明細表
| 序號 | 零件名稱 | CStoASTM | AStoASTM | SStoASTM | |
| A105 | F22 | F304（L） | F316（L） | ||
| 1 | 閥體 | A105 | A182F22 | A182F304（L） | A182F316（L） |
| 2 | 閥瓣 | A276420 | A276304 | A276304（L） | A276316（L） |
| 3 | 墊片 | 316夾柔性石墨 | 316夾PTFE | ||
| 4 | 閥蓋 | A105 | A182F22 | A182F304（L） | A193 B8（M） |
| 5 | 銘牌 | SS | |||
| 6 | 螺栓 | A193B7 | A193B16 | A193B8（M） | A193B8（M） |
| 7 | 球 | A182F304 | A182F304 | A182F304 | A182F304 |
| 適用介質 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 適用溫度 | —29℃～425℃ | —29℃～550℃ | —29℃～200℃ | ||
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼;AS=合金鋼;SS=不銹鋼;
內螺紋鍛鋼止回閥尺寸（MM）和重量（KG）
| NPS | 縮徑 | 3/8” | 1/2” | 3/4” | 1” | 11/4” | 11/2” | 2” | |
| 全徑 | 3/8” | 1/2” | 3/4” | 1” | 11/4” | 11/2” | 2” | ||
| L | 92 | 111 | 111 | 120 | 152 | 172 | 200 | 220 | |
| W | 65 | 79 | 79 | 97 | 104 | 120 | 139 | 215 | |
| 重量 | 螺栓式 | 1.6 | 3.4 | 3.3 | 5.5 | 6.0 | 9.2 | 12.9 | 16.2 |
| 焊接式 | 1.3 | 3.2 | 3.1 | 4.8 | 5.4 | 8.5 | 11.2 | 14.3 | |
內螺紋鍛鋼止回閥800LB、900LB～1500LB標準材質明細表
|
序號
|
零件名稱
|
CStoASTM
|
AStoASTM
|
SStoASTM
|
|
|
A105
|
F22
|
F304（L）
|
F316（L）
|
||
|
1
|
閥體
|
A105
|
A182F22
|
A182F304（L）
|
A182F316（L）
|
|
2
|
閥座
|
A276410
|
A276304
|
A276F304（L）
|
A276F316（L）
|
|
3
|
閥瓣
|
A276420
|
A276304
|
A276F304（L）
|
A27F316（L）
|
|
4
|
螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
5
|
搖桿
|
A105
|
A182F22
|
A182F304（L）
|
A182F316（L）
|
|
6
|
墊片
|
316夾柔性石墨
|
316夾PTFE
|
||
|
7
|
閥蓋
|
A105
|
A182F22
|
A182F304（L）
|
A182 F316（L）
|
|
8
|
螺栓
|
A193B7
|
A193B16
|
A193B8（M）
|
A193B8（M）
|
|
9
|
銷釘
|
a276420
|
A182F304
|
A182F316
|
|
|
適用介質
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
||
|
適用溫度
|
—29℃～425℃
|
—29℃～550℃
|
—29℃～200℃
|
||
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼;AS=合金鋼;SS=不銹鋼;
內螺紋鍛鋼止回閥尺寸（MM）和重量（KG）
|
NPS
|
3/8”
|
1/2”
|
3/4”
|
1”
|
11/4"
|
11/2"
|
2"
|
|
|
L
|
800LB
|
79
|
79
|
92
|
111
|
120
|
120
|
140
|
|
900LB～1500LB
|
92
|
111
|
111
|
120
|
120
|
140
|
178
|
|
|
W
|
800LB
|
61
|
61
|
78
|
84
|
101
|
120
|
133
|
|
900LB～1500LB
|
79
|
79
|
79
|
97
|
105
|
120
|
140
|
|
|
重量
|
800LB
|
1.1
|
1.0
|
1.9
|
3.9
|
4.5
|
7.3
|
10.0
|
|
900LB～1500LB
|
3.1
|
3.0
|
3.6
|
4.3
|
6.1
|
8.8
|
12.6
|
|

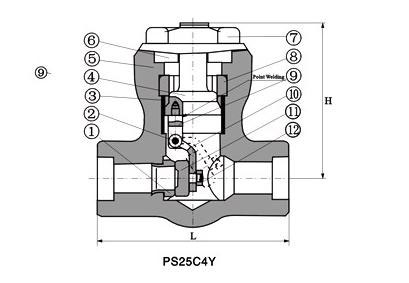

自密封旋啟式止回閥900LB～2500LB標準材質明細表
|
序號
|
零件名稱
|
CSTOASTM
|
ASTOASTM
|
SSTOASTM
|
|
|
A105
|
F22
|
F304（L）
|
F316（L）
|
||
|
1
|
閥座
|
A276410
|
A276304
|
A276304（L）
|
A276316（L）
|
|
2
|
銷釘
|
A276420
|
A182F304
|
A182F316
|
|
|
3
|
密封圈
|
A276304L
|
A276316L
|
||
|
4
|
密封螺母
|
A105
|
A182F304
|
A182F304（L）
|
A182F316（L）
|
|
5
|
閥體
|
A105
|
A182F22
|
A182F304（L）
|
A182F316（L）
|
|
6
|
閥蓋
|
A105
|
A182F22
|
A182F304（L）
|
A182F316（L）
|
|
7
|
提升螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
8
|
四開環
|
A276420
|
A182F304
|
A182F316
|
|
|
9
|
吊橋
|
A193B7
|
A193B16
|
A193B8
|
A193B8M
|
|
10
|
搖桿
|
A105
|
A182F22
|
A182F304（L）
|
A182F316（L）
|
|
11
|
閥瓣
|
A276410
|
F304
|
A182F304（L）
|
F316（L）
|
|
12
|
螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
適用介質
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
||
|
適用溫度
|
—29℃～425℃
|
—29℃～550℃
|
—29℃～200℃
|
||
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼;AS=合金鋼;SS=不銹鋼;
自密封旋啟式止回閥尺寸（MM）和重量（KG）
|
NPS
|
1/2”
|
3/4”
|
1”
|
11/4"
|
11/2"
|
2"
|
|
|
L
|
900LB～1500LB
|
140
|
140
|
140
|
178
|
178
|
216
|
|
2500lb
|
186
|
186
|
186
|
232
|
232
|
279
|
|
|
H
|
117
|
117
|
117
|
152
|
152
|
195
|
|
|
重量
|
900LB～1500LB
|
8.2
|
7.8
|
7.7
|
19.8
|
19.2
|
21.3
|
|
2500lb
|
10.0
|
9.6
|
9.4
|
21.5
|
|
||
自密封升降止回閥900LB～2500LB標準材質明細表
|
序號
|
零件名稱
|
CStoASTM
|
AStoASTM
|
SStoASTM
|
|
|
A105
|
F22
|
F304（L）
|
F316（L）
|
||
|
1
|
閥體
|
A105
|
A182F22
|
A182F304（L）
|
A182F316（L）
|
|
2
|
閥瓣
|
A276 420
|
A276304
|
A276304（L）
|
A276316（L）
|
|
3
|
密封螺母
|
A105+STL
|
F22+STL
|
A182 F304（L）
|
F316（L）
|
|
4
|
密封圈
|
A276 304L
|
A276 304L
|
A182F304（L）
|
A276 316L
|
|
5
|
固定螺母
|
A1942H
|
A1944
|
A1948
|
A194 8M
|
|
6
|
提升螺栓
|
A1942H
|
A1944
|
A1948
|
A194 8M
|
|
適用介質
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
||
|
適用溫度
|
—29℃～425℃
|
—29℃～550℃
|
—29℃～200℃
|
||
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼;AS=合金鋼;SS=不銹鋼;
自密封升降止回閥尺寸（MM）和重量（KG）
|
NPS
|
1/2"
|
3/4"
|
1"
|
1/4"
|
11/2"
|
2"
|
|
|
L
|
900LB～1500LB
|
140
|
140
|
140
|
178
|
178
|
216
|
|
2500LB
|
186
|
186
|
186
|
232
|
232
|
279
|
|
|
H
|
117
|
117
|
117
|
152
|
152
|
195
|
|
|
重量
|
900LB～1500LB
|
7.5
|
7.0
|
6.8
|
18.5
|
18.1
|
20.3
|
|
2500LB
|
9.0
|
7.6
|
8.4
|
19.5
|
20.1
|
21.8
|
|
相關止回閥產品系列：
