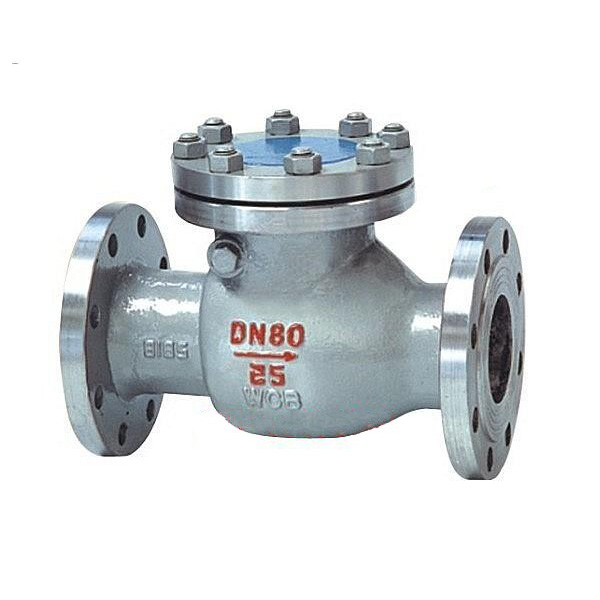

H44H旋啟式止回閥,法蘭式止回閥

質量穩定：實行全過程質量監控，細致入微，
全方位檢測！

價格合理：高效內部成本控制，減少了開支，
讓利于客戶！

交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！

產品說明書下載止回閥實物圖產品安裝圖紙

下一個[H72Y對夾式高壓止回閥]上一個：[H41H升降式止回閥,不銹鋼止回閥]

H44H旋啟式止回閥概述
止回閥的功能是用來防止管路中的介質倒流。止回閥屬于自動閥類，啟閉件靠流動介質的力量自行開啟
或關閉。止回閥只用于介質單向流動的管路上，阻止介質回流，以防發生事故。
適用介質為：水、油品、蒸汽、酸性介質等。

H44H旋啟式止回閥標準：

設計與制造	結構長度	壓力-溫度等級	連接法蘭	試驗與檢驗
GB12236	GB12221	GB9131 JB/T74 HG20604	JB/T74-94 GB9113 HG20592-20635	JB/T9092-1999 GB13927

H44H旋啟式止回閥壓力試驗：

稱壓力 PN(MPa)	試驗壓力(MPa)		適用溫度(℃)				適用介質
稱壓力 PN(MPa)	強度試驗	密封試驗	WCB	Cr5Mo	1Cr18Ni12Mo2Ti	1Cr18Ni9Ti	適用介質
1.6	2.4	1.8	≤425	≤550	≤220	≤200	水、油品、蒸汽、酸性介質
2.5	3.8	2.8
4.0	6.0	4.4
6.4	9.6	7.1
10.0	15.0	11.0			-
16.0	24.0	17.6
25.0	37.5	27.5

H44H旋啟式止回閥主要零件材料及性能：

零件名稱	材料編號
閥體	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
閥蓋	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
閥瓣	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
搖桿	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
閥座	25	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
銷軸	1Cr17Ni2		1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
密封環、墊片	包覆墊		1Cr18Ni9Ti	1Cr18Ni12Mo2Ti

H44H旋啟式止回閥主要技術尺寸

公稱壓力 PN(MPa)	公稱直徑 DN(mm)	主要外形尺寸及連接尺寸								重量 (kg)
公稱壓力 PN(MPa)	公稱直徑 DN(mm)	L	D	D1	D2	b-f	z-d	D3	H	重量 (kg)
1.6	25	160	115	85	65	16-2	4--14	140	130	14
	32	180	135	100	78	16-2	4--18	150	140	16
	40	200	145	110	85	16-2	4--18	160	150	18
	50	230	160	125	100	16-2	4--18	185	160	22
	65	290	180	145	120	18-3	4--18	215	177	26
	80	310	195	160	135	20-3	8-18	235	187	33
	100	350	215	180	155	20-3	8-18	255	202	39
	125	400	245	210	185	22-3	8-18	285	227	57
	150	480	280	240	210	24--3	8-23	330	263	80
	200	550	335	295	265	26-3	12-23	385	293	95
	250	650	405	355	320	30-3	12-25	455	330	175
	300	750	460	410	375	30-4	12-25	515	382	260
	350	850	520	470	435	34--3	16-25	545	430	360
	400	950	580	525	485	36-4	16-30	600	480	496
	500	1150	705	650	608	44--4	20-34	730	560	588
